Glas-Scanner I-Mike
Glas-Scanner I-Mike
zur berührungslosen Vermessung transparenter Artikel. Auch am heißen Ende einer Produktion können die Dimensionen erfasst werden. Für Glasrohre erfolgt eine gleichzeitige Bestimmung des Durchmessers und der Wanddicke; für Glasstäbe können Durchmesser und Brechungsindex erfasst werden. Als Bestandteil einer Messmaschine können mit dem I-Mike zusätzlich Siding, Ovalität, Exzentrizität und die Biegung von Glasrohren genau vermessen werden.
Messgrößen
Anwendungsgebiete
- Position
- Durchmesser (runde Artikel), Dimension
- Wanddicke / Innendurchmesser (Rohre inline / offline)
- Siding / Ovalität, Exzentrizität, Biegung (Stäbe, Rohre offline)
- Brechungsindex (Stäbe)
- zwei Durchmesser (senkrecht und parallel zur optischen Achse) bei Stäben.
- Doppelbrechung von Rohren / Stäben
- Polarimetrische Messungen
Anwendungsgebiete
Produktionsregelung
Die Objekte können bereits während der Produktion (auch am heißen Ende) genau vermessen werden. Die Produktion lässt sich dadurch entscheidend verbessern: Fertigungstoleranzen und Ausschuss lassen sich minimieren.
Qualitätskontrolle
Die Software (IMD) enthält Funktionen zur Erstellung von Prüfprotokollen für Rohre und Stäbe. Diese enthalten die Extrema sowie die Mittelwerte von Durchmesser und Wanddicke sowie Siding, Ovalität und Biegung.
Volumetrie
Durch Messung des Innendurchmessers über die Rohrlänge kann das eingeschlossene Volumen bestimmt werden. Die sonst übliche Befüllung kann entfallen(TRL 2).
Weitere Spezifikationen
Die Objekte können bereits während der Produktion (auch am heißen Ende) genau vermessen werden. Die Produktion lässt sich dadurch entscheidend verbessern: Fertigungstoleranzen und Ausschuss lassen sich minimieren.
Qualitätskontrolle
Die Software (IMD) enthält Funktionen zur Erstellung von Prüfprotokollen für Rohre und Stäbe. Diese enthalten die Extrema sowie die Mittelwerte von Durchmesser und Wanddicke sowie Siding, Ovalität und Biegung.
Volumetrie
Durch Messung des Innendurchmessers über die Rohrlänge kann das eingeschlossene Volumen bestimmt werden. Die sonst übliche Befüllung kann entfallen(TRL 2).
Weitere Spezifikationen
Messobjekte
Transparente Rohre, Stäbe, Flaschen...
Außendurchmesser 2-310 mm (abhängig vom I Mike Modell)
Innendurchmesser > 1mm
Außendurchmesser transparenter Stäbe bis 400 mm
Auflösung je 1 µm
Transparente Rohre, Stäbe, Flaschen...
Außendurchmesser 2-310 mm (abhängig vom I Mike Modell)
Innendurchmesser > 1mm
Außendurchmesser transparenter Stäbe bis 400 mm
Auflösung je 1 µm
Messbereich
Linie senkrecht zur optischen Achse mit 25 ... 310 mm Länge je nach Modell
Zwei zueinander senkrechte Linien bei 2-achsigen Systemen
Linie senkrecht zur optischen Achse mit 25 ... 310 mm Länge je nach Modell
Zwei zueinander senkrechte Linien bei 2-achsigen Systemen
1-achsige Modelle:
- I-Mike 1101
- I-Mike XLS40
- I_Mike 1102
- I-Mike 1104
- I-Mike 1105
- I-Mike RS310
2-achsiges Modell:
- I-Mike 40XY
Komponenten

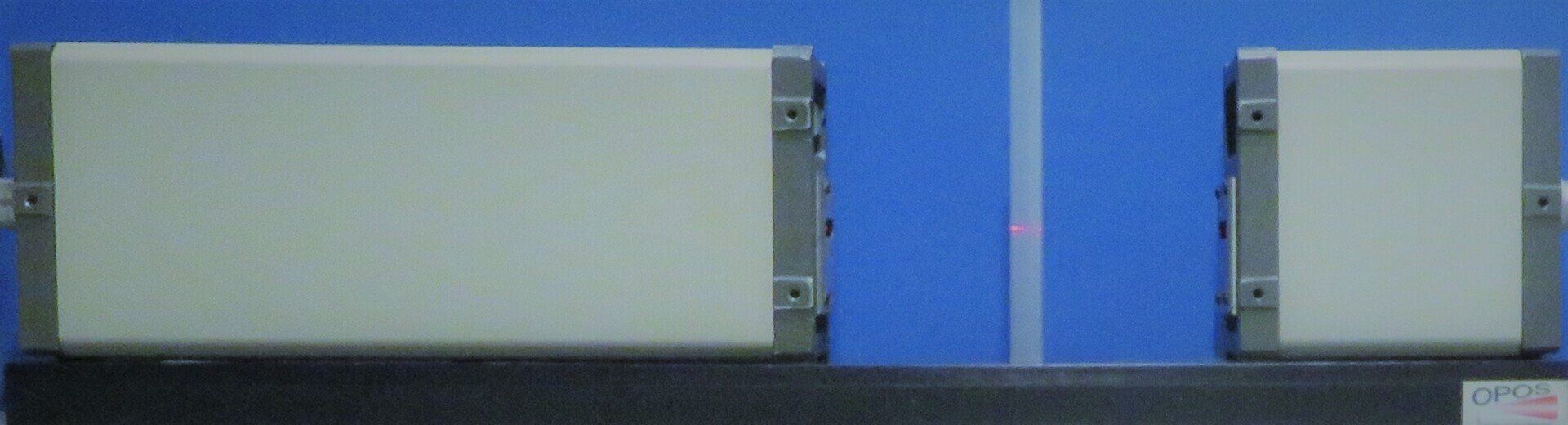

Sender (emittiert den Laserstrahl)
Empfänger gegenüberliegend bzw. in einer Einheit mit Sender
Versorgungseinheit optional mit integriertem PC
Sender (emittiert den Laserstrahl)
Empfänger gegenüberliegend bzw. in einer Einheit mit Sender
Versorgungseinheit optional mit integriertem PC
Besonderheiten
robust gegen Objektverschiebung
minimaler Aufwand bei Justage
robust gegen Objektverschiebung
minimaler Aufwand bei Justage
Messprinzip
telezentrische Laserscanner (Auswertung des Objektschattens)
Bestimmung weiterer Kenngrößen durch Auswertung von Strahlengängen durch den Prüfling
telezentrische Laserscanner (Auswertung des Objektschattens)
Bestimmung weiterer Kenngrößen durch Auswertung von Strahlengängen durch den Prüfling
Software IMD (Windows)
IMD - Funktionen
- Numerische und grafische Anzeige der Messwerte
- Erstellung von Prüfprotokollen:
Gestaltung, Anzeige und Ausdruck der Protokolle - Mehrere Benutzerebenen gewährleisten, dass Nutzer mit unterschiedlichen Kenntnissen (Prüfpersonal … Entwickler), die für sie jeweils relevante Funktionalität erhalten
- Exportieren, Drucken von Daten, Protokollen und Grafiken.
- Protokoll von Roh- und Messdaten
- Speichern und nachträgliches Einlesen von Sensordaten
- Kalibrierung durch Zeigen von Referenzobjekten
- Definition von Messfunktionen
Senden Sie uns Ihre Proben für erste unverbindliche Tests oder lassen Sie sich durch eine Gerätevorführung in Ihrem Haus überzeugen!
Patente
- M. Hartrumpf, "Laserscanner-Meßsystem"; DE19806288A1
- M. Hartrumpf, "LASER SCANNER MEASUREMENT SYSTEM"; EP1056987A1
- M. Hartrumpf, "Laser Scanner Measurement System"; US6858836B1
