Retroreflex-Laserscanner
zur Polarimetrie / Ellipsometrie an non-planaren, ausgedehnten Objekten (TRL 4)
Die bildgebenden Laserscanner RREXXX bestehen aus einer kombinierten Sende- Empfangseinheit (Detektor) und einem, im Strahlengang hinter dem Objekt angebrachten Retroreflektor. Sie können wahlweise zur Defekt-, Maß- oder Materialprüfung transparenter Objekte oder Oberflächen genutzt werden. Diese Prüfungen unterscheiden sich lediglich in der Anordnung von Prüfling, Detektor und Retroreflektor. Bei Bedarf (z.B. bei teilweise verspiegelten Oberflächen) können sie prinzipiell kombiniert werden. Gegenüber Kamerasystemen zeichnen sie sich durch eine extrem große Schärfentiefe und eine nahezu unkritische Justage aus: die vom Objekt abgelenkten Strahlen müssen lediglich den Reflektor treffen - eine Forderung, die visuell direkt überprüfbar ist.
Polarimetrie

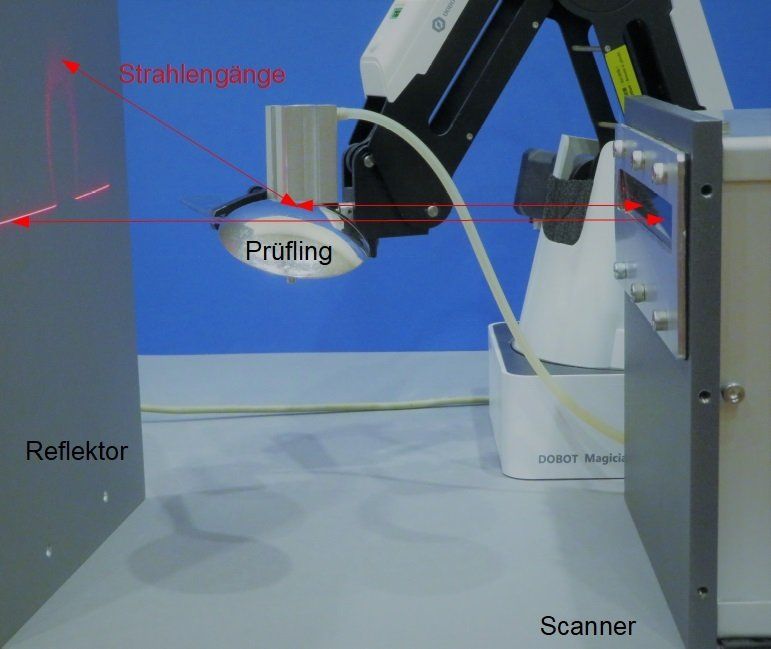

Prinzip der Reflexionsprüfung
- Entwicklung, Kontrolle und Optimierung von Produktionsprozessen
- Qualitätskontrolle (im Warenausgang oder Wareneingang)
- Ausgedehnte transparente (Transmission > 10 %) klare oder getönte Artikel auch mit großen Brechkräften (von Flachglas bis Linsen und Glasstäben), auch mit sehr großer Tiefenausdehnung
- Ausgedehnte glänzende und reflektierende Oberflächen - auch non-planar
- Bildgebende telezentrische Laserscanner
- Prüfung abgebildeter Transmission- bzw. Glanz- oder Reflektanzprofile
- Auswertung von Polarisationseffekten erlaubt Abbildung von:
- Doppelbrechungsprofilen
- Abzugskraftprofilen
- Profilen der ellipsometrischen bzw. polarimetrischen Kenngrößen
- Schichtdickenprofilen...
Die Scanner stellen an ihrer Bildschnittstelle Zeilenaufnahmen bereit (genau wie Zeilenkameras). Aus den Bildern können folgende Größen ermittelt werden:
- Absolutwerte und Anomalien der abgebildeten Größen
- Größen und Häufungen der Defekte bzw. Anomalien
- Abweichungen der Werte von denen von Gutmustern
- Maße
abhängig von Scannertyp bis zu < 10 µm
abhängig von Scannertyp von 25 mm bis (derzeit) 160 mm
- Kombinierte Sende- und Empfangseinheit (emittiert den Laserstrahl, empfängt das retro-reflektierte Licht)
- Retroreflektor
- 24V Spannungsversorgung
- extrem großer Schärfetiefenbereich (im Vergleich zu Kameras)
- robust gegen Objektverschiebung
- geringer Aufwand bei Justage
- Bildschnittstelle (GiG-E oder CameraLink)
- RS-232 Schnittstelle zur Parametereinstellung
OPOS-Scanner-Player (OSP) zur Aufnahme von Bildern und Parametrierung der Scanner. Eine komplette Auswertesoftware (Purity) mit Linienanbindung ist bei unserem Partner Fraunhofer IOSB erhältlich.
Spannungsmuster in einem komplexen Glaszylinder

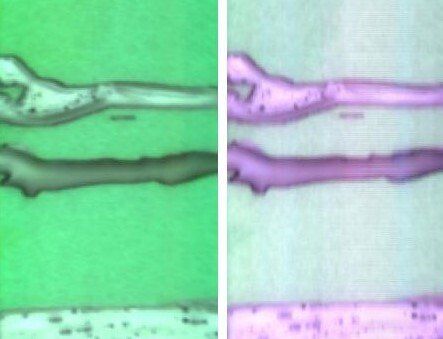

Unterschiedliche Ölfilme auf Alublech (roh)
Abbildung unterschiedlicher silbern glänzender Metalle

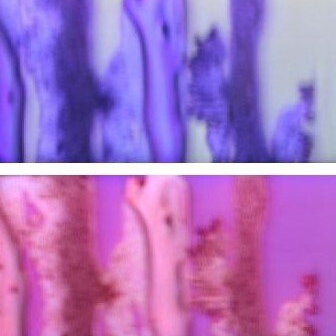

Unterschiedliche Ölfilme auf Spiegelblech
Vergleich gutes (links) und schlechtes Produkt (rechts)
Senden Sie uns Ihre Proben für erste unverbindliche Tests oder lassen Sie sich durch eine Gerätevorführung in Ihrem Haus überzeugen!
Gerne passen wir die Sensoren auch an Ihre Bedürfnisse an oder entwickeln für Sie neue Funktionen.
Patente
- M. Hartrumpf, "Laserscanner-Meßsystem"; DE19806288A1
- M. Hartrumpf, "LASER SCANNER MEASUREMENT SYSTEM"; EP1056987A1
- M. Hartrumpf, "Laser Scanner Measurement System"; US6858836B1
- M. Hartrumpf, "Vorrichtung und Verfahren zur optischen Charakterisierung von Materialien": EP11760701.0
- M. Hartrumpf, "Apparatus and method for optically characterizing materials": US9222879B2
- M. Hartrumpf, C.Negara, Configurable Retro-Reflective Sensor System for the Improved Characterization of the Properties of a Sample";US 2019/0170636 A1
Anmeldungen
- M. Hartrumpf, C. Negara, "Configurable Retro-Reflective Sensor System for the Improved Characterization of the Properties of a Sample": EP 3 465 145
- M. Hartrumpf, "Verfahren zur Prüfung transparenter, reflektierender oder glänzender Proben mittels Laserscan":
DE 10 2023 001 792
